Copos de pentóxido de vanadio semiconductor

Estas aplicaciones demuestran la amplia gama de usos de las láminas de pentóxido de vanadio en diversos campos, incluidos la electrónica, la energía, la detección y los materiales avanzados. Las propiedades únicas del pentóxido de vanadio lo convierten en un material versátil para varias tecnologías de vanguardia y avances científicos.

Envíeconsulta

Descripción

Escamas de pentóxido de vanadio semiconductor. Este artículo explora las características detalladas y las aplicaciones de las escamas de pentóxido de vanadio como semiconductor.

Las escamas de pentóxido de vanadio poseen una estructura cristalina única y una banda prohibida electrónica, que le confieren propiedades semiconductoras. La banda prohibida de las escamas de pentóxido de vanadio le permite absorber y emitir luz selectivamente dentro de un rango de longitud de onda específico, lo que lo hace adecuado para aplicaciones optoelectrónicas.

Especificación

Modelo	Pentóxido de vanadio en escamas
Material	V2O5
Función	Aditivo de aleación
tamaño del diámetro	Ancho 20-80mm; Espesor 2-8mm
Apoyar la producción personalizada de acuerdo con los requisitos del cliente.

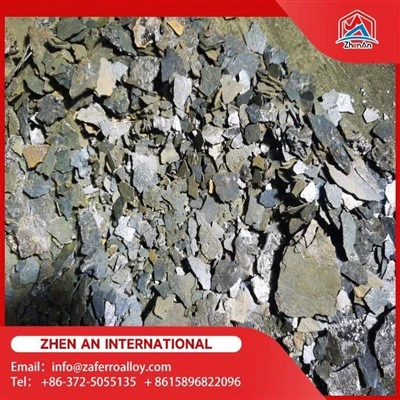

Semiconductor Vanadium Pentoxide Flake

Escamas de pentóxido de vanadio semiconductor.

Además, las escamas de pentóxido de vanadio encuentran aplicación en la fabricación de transistores de película delgada (TFT). Los TFT son componentes esenciales en varios dispositivos electrónicos, incluidas pantallas y circuitos integrados. Las escamas de pentóxido de vanadio, cuando se incorporan como capa semiconductora en los TFT, permiten un control preciso de la conductividad eléctrica, lo que permite la conmutación eficiente de la corriente en los circuitos electrónicos.

Además, las escamas de pentóxido de vanadio demuestran potencial en el campo de la optoelectrónica.
